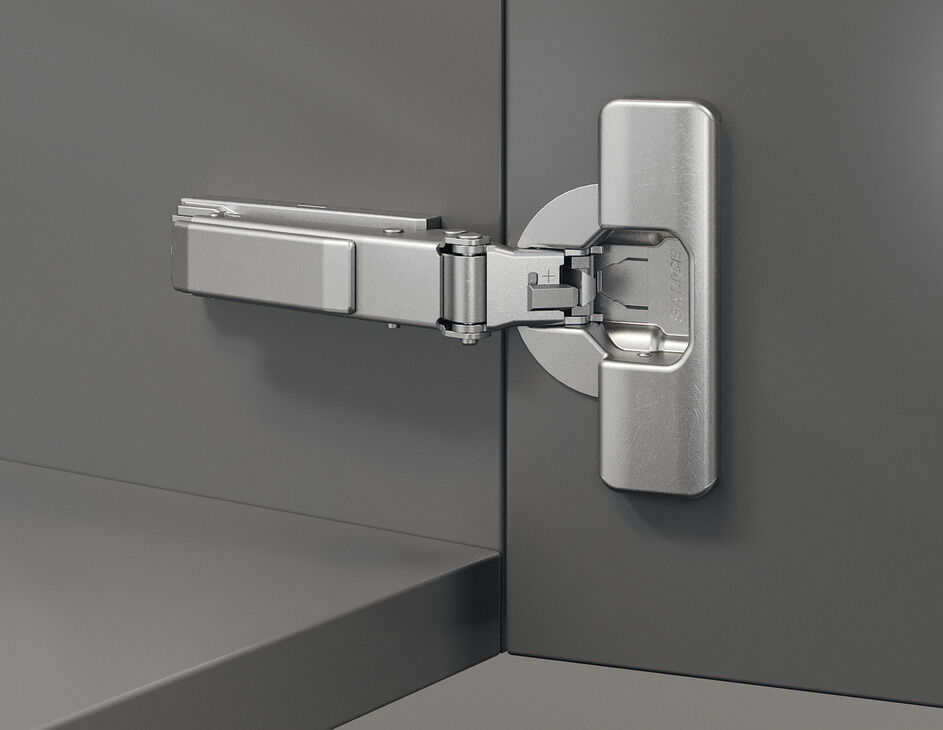

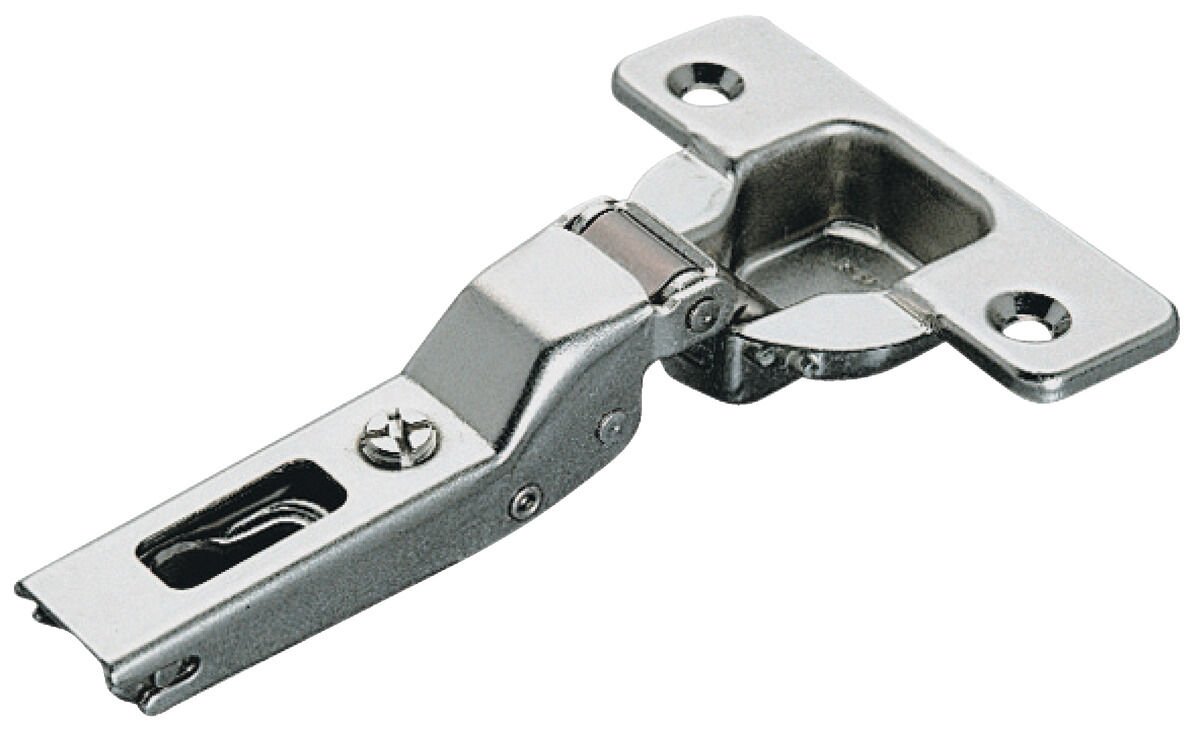

Gizli menteşe, Häfele Metalla 510 A/SM 110°, yarım binili montaj/ikiz montaj
Mobilya Menteşeleri ahşap kapaklar için, standart uygulamalar için, Tas Montajı: Vidalanarak, Delme Şeması: 48/6 mm
38,92 TL
%38 İNDİRİM
14,79 TL kazanç
24,13 TL
KDV Dahil
Havale / EFT ile %3 İndirimli: 23,41 TL (0,72 TL Net Kazanç)
Häfele stoğu sorgulanıyor…
YÜZEY VE RENK VARYANTLARI
2 Seçenek
Teknik özellikler23 bilgi · 329.15.703
Açılma açısı
110°
Ayar imkanı
Sağ-sol ayarı -1.5/+4.5 mm, Yükseklik ayarı ±2 mm, Metalla 510 A tas menteşe tabanları ile +2,8 mm, Metalla 510 SM tas menteşe tabanları ile -0,5/+2,8 mm derinlik ayarı

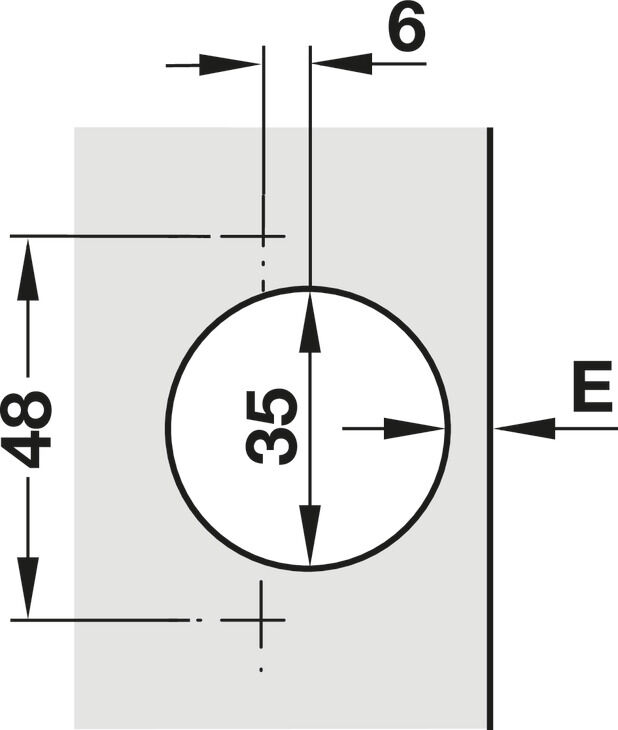

Delme şeması
48/6
Fonksiyon
Otomatik kapanma yaylı, Yavaşlatıcılı
Kapak delme çapı
35 mm
Kapak delme derinliği
13,50 mm
Kapı binisi mm
Kapı binisi mm 0 1 2 3 4 5 6 7 8 9 10 11 12 3 4 5 6 0 3 4 5 6 3 3 4 5 6 6 3 4 5 6 9 Kapak mesafesi E mm Montaj plakası mesafesi mm
Kapıya montaj
Yarım binili montaj/ikiz montaj
Malzeme
Çelik
Menteşe boynu tipi
Yarım Deve Boynu

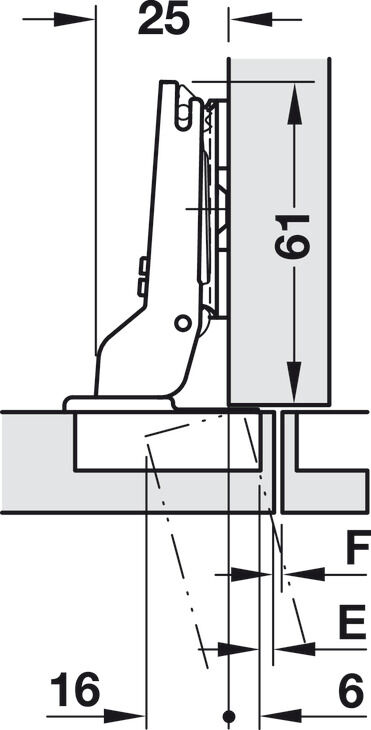

Minimum boşluk
Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 16 0,7 0,6 0,6 0,6 17 0,9 0,8 0,8 0,8 18 1,1 1,1 1,0 1,0 19 1,3 1,3 1,3 1,2 20 1,6 1,6 1,5 1,5 21 1,9 1,8 1,8 1,8 22 2,2 2,2 2,1 2,1 23 2,6 2,5 2,4 2,4 24 3,2 2,9 2,8 2,7 25 4,4 3,4 3,2 3,1 26 5,7 4,7 3,7 3,6 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Montaj
Dolap üzerinde kayar sistem A veya hızlı sabitleme sistemi SM bulunan kapak
Montaj için kapı işleme
kapak delme ile
Renk/üst yüzey
nikel kaplama
Tasın kapağa montajı
vidalanarak montaj için
Uygulama alanı
standart uygulamalar için
16
0,7
17
0,9
18
1,1
19
1,3
Kargo Ağırlığı
0.065 kg
Paket Ölçüleri
11 × 7 × 3 cm
Hacimsel Desi
0.077 dm³
Set, uyumlu parçalar ve seçeneklerİhtiyacınız varsa açın
UYUMLU AKSESUARLAR
2 SEÇENEK
Menteşe tabanı, Häfele Metalla 510 SM, Zamak, sunta vidaları ile
Katalog kuralı
BU SERİNİN DİĞER ÜRÜNLERİ 1 Yakın Ürün
Aynı Häfele ürün ailesindeki seçeneklerdir; kategori yakınlığı tek başına teknik uyumluluk garantisi değildir.
Ürün açıklamasıKullanım ve ürün bilgisi
Yüksek taşıma ve dayanım kapasiteli Gizli menteşe, Hafele Metalla 510 A/SM 110°, yarım binili montaj/ikiz montaj:
