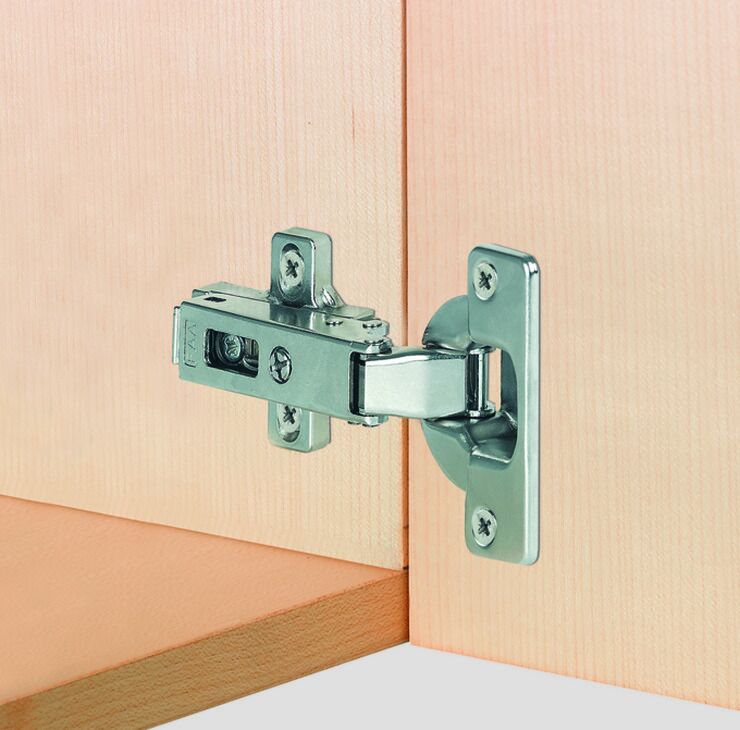

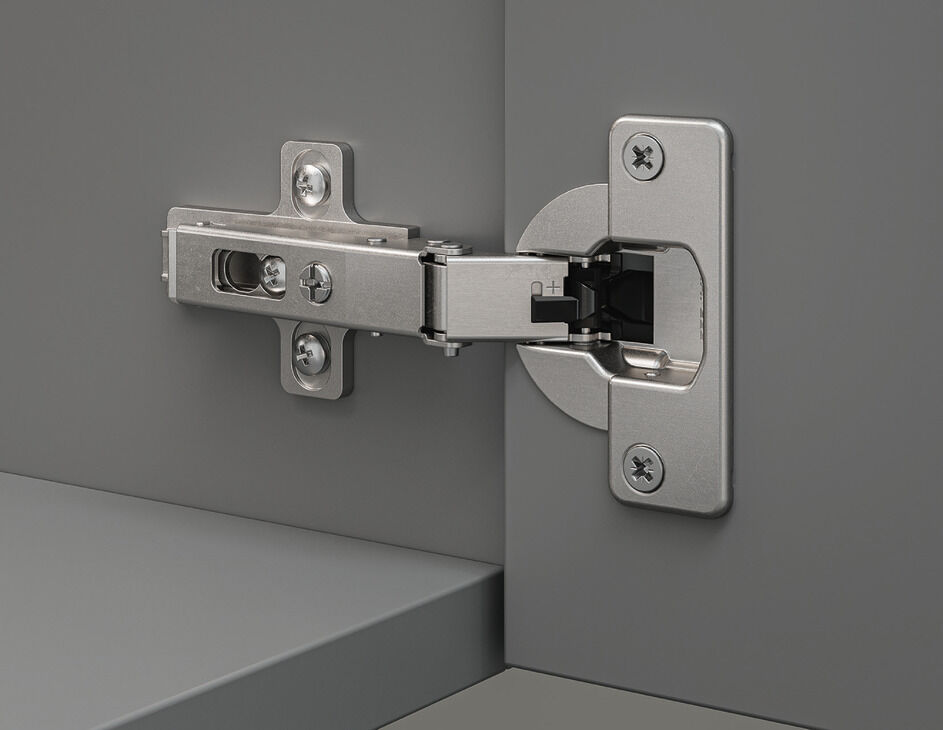

3D Ayarlı Gizli Kapı Menteşesi – Häfele Gizli Menteşe, Metalla 510 A/SM 94° (329.05.660)
Mobilya Menteşeleri 40 mm'ye kadar profil kapılar için, tam bini montajı
247,42 TL
%38 İNDİRİM
94,02 TL kazanç
153,40 TL
KDV Dahil
Häfele stoğu sorgulanıyor…
YÜZEY VE RENK VARYANTLARI
2 Seçenek
Teknik özellikler23 bilgi · 329.05.660
Donanım
Yumuşak kapanma mekanizmasız menteşeler
Açılma açısı
94°
Malzeme
Çelik
Renk
Nikel
Fonksiyon
Otomatik kapanma yaylı, Yumuşak kapanma mekanizmasız
Kapak delme derinliği
12 mm
Ayar imkanı
Sağ-sol ayarı -1.5/+4.5 mm, Yükseklik ayarı ±2 mm, Metalla 510 A tas menteşe tabanları ile +2,8 mm, Metalla 510 SM hızlı sabitlenen montaj plakaları ile -0,5/+2,8 mm derinlik ayarı

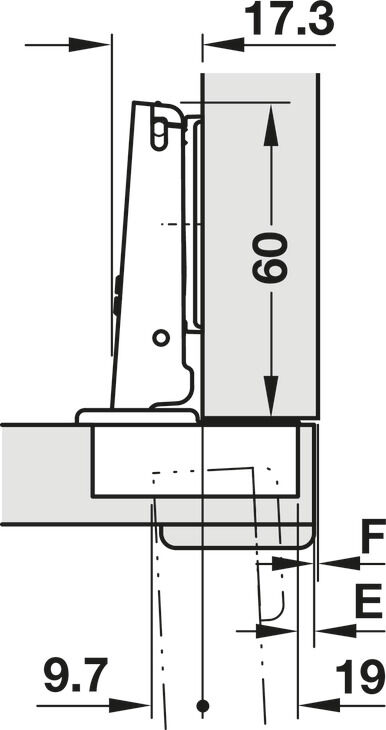

Delme şeması
52/7,5
Kapak delme çapı
40 mm
Kapı binisi mm
Kapı binisi mm 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 3 4 5 6 7 8 9 10 11 12 13 14 15 0 3 4 5 6 7 8 9 10 11 12 13 14 15 3 Kapak mesafesi E mm Montaj plakası mesafesi mm
Kapıya montaj
tam bini
Menteşe boynu tipi
Düz
Minimum boşluk
Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3 4 5 6 7 8 9 10 11 12 13 14 20 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 21 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 22 0,6 0,6 `0,6 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 23 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,6 0,6 0,6 0,6 0,6 24 0,9 0,9 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,7 25 1,0 1,0 1,0 1,0 1,0 1,0 1,0 0,9 0,9 0,9 0,9 0,9 26 1,2 1,2 1,2 1,2 1,2 1,1 1,1 1,1 1,1 1,1 1,1 1,1 27 1,4 1,4 1,4 1,4 1,4 1,3 1,3 1,3 1,3 1,3 1,2 1,2 28 1,7 1,6 1,6 1,6 1,6 1,5 1,5 1,5 1,5 1,5 1,4 1,4 29 1,9 1,9 1,8 1,8 1,8 1,8 1,7 1,7 1,7 1,7 1,6 1,6 30 2,2 2,1 2,1 2,1 2,0 2,0 1,9 1,9 1,9 1,9 1,9 1,8 31 2,4 2,4 2,4 2,3 2,3 2,3 2,2 2,2 2,2 2,1 2,1 2,1 32 2,9 2,7 2,7 2,6 2,6 2,6 2,5 2,5 2,4 2,4 2,3 2,3 33 3,8 3,2 3,0 2,9 2,9 2,8 2,8 2,7 2,7 2,6 2,6 2,6 34 4,7 4,1 3,5 3,2 3,2 3,1 3,1 3,0 3,0 2,9 2,9 2,9 35 5,7 5,0 4,4 3,9 3,5 3,5 3,4 3,3 3,3 3,2 3,2 3,1 36 6,6 6,0 5,3 4,7 4,2 3,8 3,8 3,7 3,6 3,6 3,5 3,5 37 7,6 6,9 6,2 5,6 5,1 4,6 4,2 4,1 4,0 3,9 3,9 3,8 38 8,6 7,9 7,2 6,6 6,0 5,4 5,0 4,6 4,4 4,3 4,2 4,1 39 9,5 8,8 8,1 7,5 6,9 6,3 5,8 5,4 5,0 4,7 4,6 4,5 40 10,5 9,8 9,1 8,4 7,8 7,2 6,7 6,2 5,8 5,4 5,1 5,0 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Montaj
Metalla 510 A tas menteşe tabanları ile kaydırarak veya 510 SM tas menteşe tabanları kullanılarak hızlı sabitleme sistemi ile dolap üzerine kapı montajı
Montaj için kapı işleme
kapak delme ile
Renk/üst yüzey
nikel kaplama
Tasın kapağa montajı
vidalanarak montaj için
Uygulama alanı
kalın kapılar ve 40 mm'ye kadar profil kapılar için
19
20
20
0,3
Kargo Ağırlığı
0.061 kg
Paket Ölçüleri
12 × 6.5 × 2 cm
Hacimsel Desi
0.052 dm³
Set, uyumlu parçalar ve seçeneklerİhtiyacınız varsa açın
TAMAMLAYICI VE BİRLİKTE KULLANILAN ÜRÜNLER
ÖNERİLEN DONANIM
UYUMLU AKSESUARLAR
1 SEÇENEK
BU SERİNİN DİĞER ÜRÜNLERİ 1 Yakın Ürün
Aynı Häfele ürün ailesindeki seçeneklerdir; kategori yakınlığı tek başına teknik uyumluluk garantisi değildir.
Ürün açıklamasıKullanım ve ürün bilgisi
40 mm'ye kadar profil kapılar için, tam bini montajı
Teknoloji ve estetiğin buluşması Gizli Menteşe, Hafele Metalla 510 A/SM 94°:
- ✦Menteşe kapağına entegre iki silikon yağ damperi ile
- ✦yumuşak kapanma mekanizması 30° veya 10° açma açısı ile etkinleştirilebilir (opsiyonel)
