3D Ayarlı Gizli Kapı Menteşesi – Häfele Gizli Menteşe, Metalla 510 A/SM 94° (329.05.665)

Name: 3D Ayarlı Gizli Kapı Menteşesi – Häfele Gizli Menteşe, Metalla 510 A/SM 94° (329.05.665)
Brand: Häfele
SKU: 329.05.665
Price: 212.92 TRY
Availability: InStock

Mobilya Menteşeleri 40 mm'ye kadar profil kapılar için, tam bini montajı, Düz, Delik Şeması: 52/7.5, Montaj:

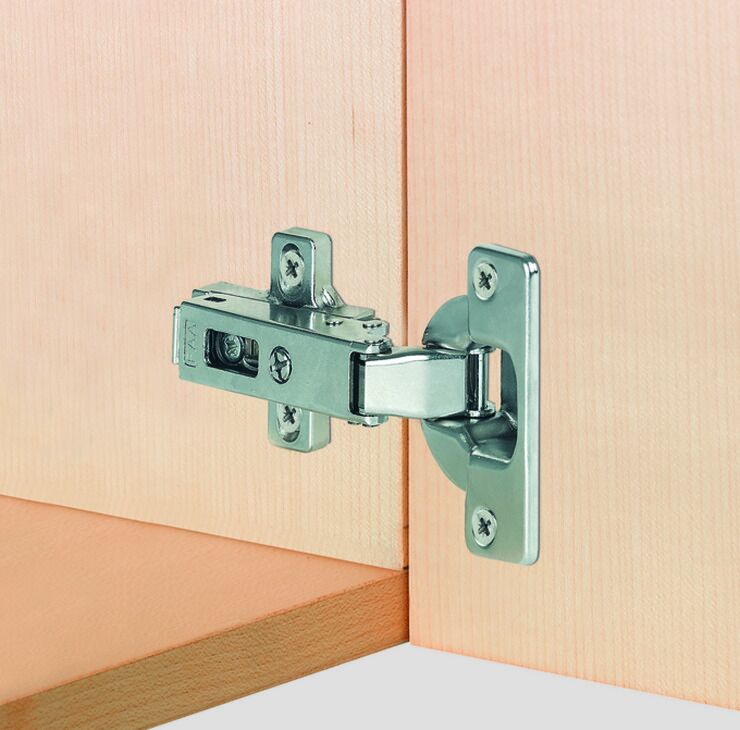

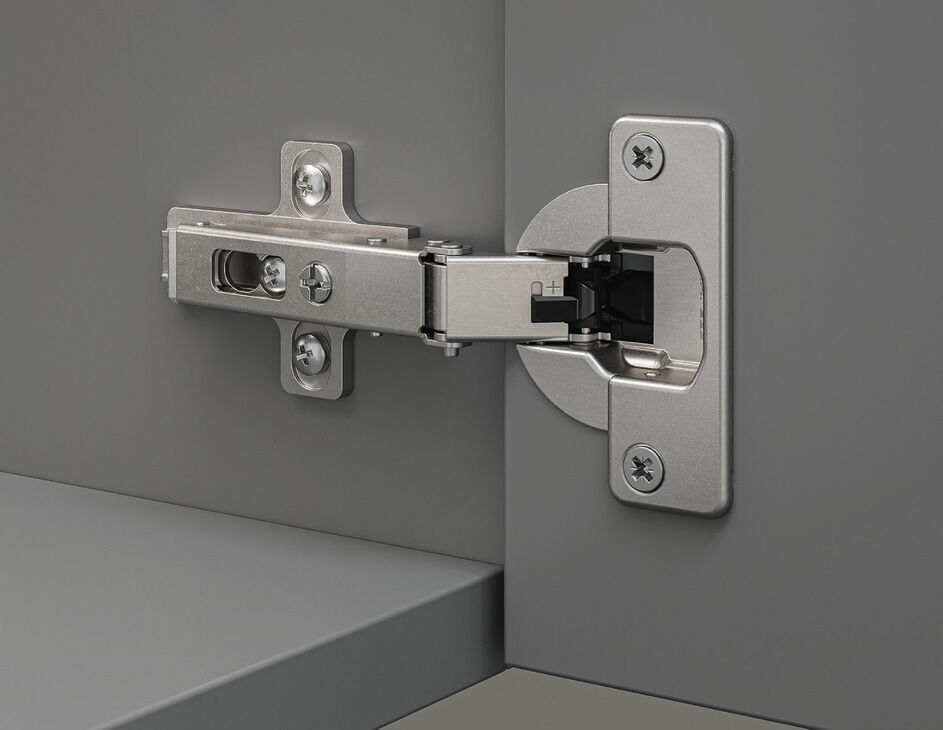

Gizli Menteşe, Häfele Metalla 510 A/SM 94°

343,42 TL %38 İNDİRİM 130,50 TL kazanç

212,92 TL KDV Dahil

Häfele stoğu sorgulanıyor…

Adet

Seçilen Adet İçin Toplam: 212,92 TL

YÜZEY VE RENK VARYANTLARI 2 Seçenek

Otomatik kapanma yaylı, Yumuşak kapanma mekanizmasız (153,40 TL) Otomatik kapanma yaylı, Yavaşlatıcılı (212,92 TL)

Teknik özellikler23 bilgi · 329.05.665

Açılma açısı 94°

Fonksiyon Otomatik kapanma yaylı, Yavaşlatıcılı

Kapak delme derinliği 15,50 mm

Ayar imkanı Sağ-sol ayarı -1.5/+4.5 mm, Yükseklik ayarı ±2 mm, Metalla 510 A tas menteşe tabanları ile +2,8 mm, Metalla 510 SM hızlı sabitlenen montaj plakaları ile -0,5/+2,8 mm derinlik ayarı

Delme şeması 52/7,5

Donanım Yumuşak kapanma mekanizmasız menteşeler

Kapak delme çapı 40 mm

Kapı binisi mm Kapı binisi mm 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 3 4 5 6 7 8 9 10 11 12 13 14 15 0 3 4 5 6 7 8 9 10 11 12 13 14 15 3 Kapak mesafesi E mm Montaj plakası mesafesi mm

Kapıya montaj tam bini

Malzeme Çelik

Menteşe boynu tipi Düz

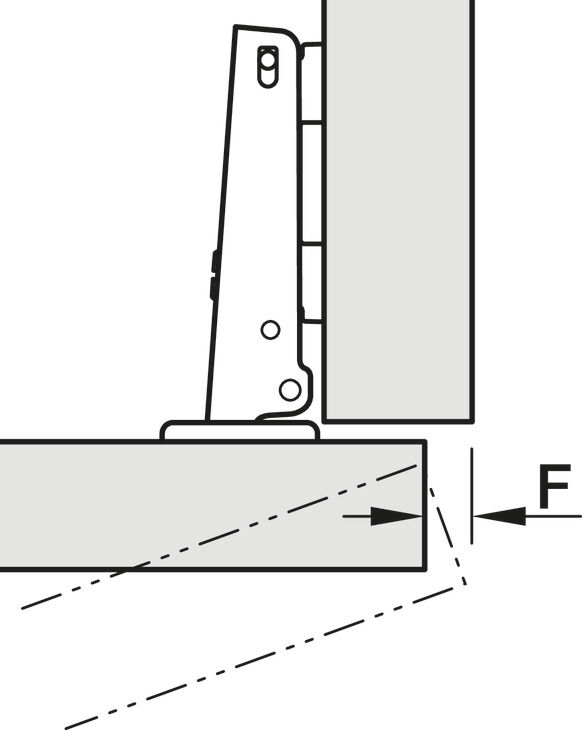

Minimum boşluk Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3 4 5 6 7 8 9 10 11 12 13 14 20 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 21 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 22 0,6 0,6 `0,6 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 23 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,6 0,6 0,6 0,6 0,6 24 0,9 0,9 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,7 25 1,0 1,0 1,0 1,0 1,0 1,0 1,0 0,9 0,9 0,9 0,9 0,9 26 1,2 1,2 1,2 1,2 1,2 1,1 1,1 1,1 1,1 1,1 1,1 1,1 27 1,4 1,4 1,4 1,4 1,4 1,3 1,3 1,3 1,3 1,3 1,2 1,2 28 1,7 1,6 1,6 1,6 1,6 1,5 1,5 1,5 1,5 1,5 1,4 1,4 29 1,9 1,9 1,8 1,8 1,8 1,8 1,7 1,7 1,7 1,7 1,6 1,6 30 2,2 2,1 2,1 2,1 2,0 2,0 1,9 1,9 1,9 1,9 1,9 1,8 31 2,4 2,4 2,4 2,3 2,3 2,3 2,2 2,2 2,2 2,1 2,1 2,1 32 2,9 2,7 2,7 2,6 2,6 2,6 2,5 2,5 2,4 2,4 2,3 2,3 33 3,8 3,2 3,0 2,9 2,9 2,8 2,8 2,7 2,7 2,6 2,6 2,6 34 4,7 4,1 3,5 3,2 3,2 3,1 3,1 3,0 3,0 2,9 2,9 2,9 35 5,7 5,0 4,4 3,9 3,5 3,5 3,4 3,3 3,3 3,2 3,2 3,1 36 6,6 6,0 5,3 4,7 4,2 3,8 3,8 3,7 3,6 3,6 3,5 3,5 37 7,6 6,9 6,2 5,6 5,1 4,6 4,2 4,1 4,0 3,9 3,9 3,8 38 8,6 7,9 7,2 6,6 6,0 5,4 5,0 4,6 4,4 4,3 4,2 4,1 39 9,5 8,8 8,1 7,5 6,9 6,3 5,8 5,4 5,0 4,7 4,6 4,5 40 10,5 9,8 9,1 8,4 7,8 7,2 6,7 6,2 5,8 5,4 5,1 5,0 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.

Montaj Metalla 510 A tas menteşe tabanları ile kaydırarak veya 510 SM tas menteşe tabanları kullanılarak hızlı sabitleme sistemi ile dolap üzerine kapı montajı

Montaj için kapı işleme kapak delme ile

Renk/üst yüzey nikel kaplama

Tasın kapağa montajı vidalanarak montaj için

Uygulama alanı kalın kapılar ve 40 mm'ye kadar profil kapılar için

19 20

20 0,3

21 0,4

Kargo Ağırlığı 0.048 kg

Paket Ölçüleri 10 × 6 × 2 cm

Hacimsel Desi 0.04 dm³

Set, uyumlu parçalar ve seçeneklerİhtiyacınız varsa açın

Ürün açıklamasıKullanım ve ürün bilgisi

40 mm'ye kadar profil kapılar için, tam bini montajı, Düz, Delik Şeması: 52/7.5, Montaj:

Modern mimarinin vazgeçilmezi Gizli Menteşe, Hafele Metalla 510 A/SM 94°:

✦Menteşe kapağına entegre iki silikon yağ damperi ile
✦yumuşak kapanma mekanizması 30° veya 10° açma açısı ile etkinleştirilebilir (opsiyonel)

Belgeler ve videolar2 kaynak

TEKNİK BELGELER (2) PDF & CAD

Güvenlik Notları PDF · Teknik Doküman Üretici Bilgisi PDF · Teknik Doküman
